旋回破碎机

作者:千亿国际平台 发布时间:2016-07-29 08:28:30 更新时间:2022-05-27 10:04:24

一、旋回破碎机介绍

旋回破碎机也就是旋回式破碎机,常用于矿石的破碎作业。该破碎机主要是利用破碎锥在壳体内锥腔中的旋回运动,对物料产生挤压、劈裂和弯曲作用,粗碎各种硬度的矿石或岩石的大型破碎机械,其破碎效果非常好。

二、液压旋回破碎机

液压旋回破碎机是在旋回破碎机的基础上改进制造的新一代破碎设备,该设备采用液压操作系统,使用方便,易于实现自动化,其可靠性和寿命都大有提高。

三、旋回破碎机排料口调整

1、旋回破碎机:旋回式破碎机主轴上端有调整螺母,旋转调整螺帽,破碎锥即可下降或上升,使排料口随之变大或变小,超载时,靠切断传动皮带轮上的保险销以实现过载保护。

2、液压旋回破碎机:液压旋回破碎机主轴坐落在液压缸内的柱塞上,改变柱塞下的液压油体积就可以改变破碎锥的上下位置,从而改变排料口的大小。液压旋回破碎机超载时,主轴向下的压力增大,迫使柱塞下的液压油进入液压传动系统中的蓄能器,使破碎锥随之下降以增大排料口,排出随物料进入破碎腔的非破碎物以实现过载保护。

四、旋回破碎机工作原理

旋回破碎机装有破碎锥的主轴上端支承在横梁中部的衬套内,其下端则置于轴套的偏心孔中。轴套转动时,破碎锥绕机器中心线作偏心旋回运动,从而对物料产生挤压、劈裂和弯曲作用而破碎物料的。

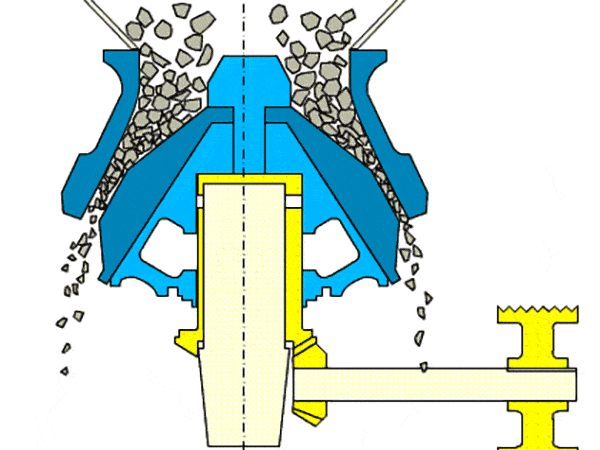

旋回破碎机工作原理

五、旋回破碎机优势

1、零件选材与结构设计合理,使用寿命长;破碎产品粒度均匀,减少设备循环负荷。

2、适用于破碎中等以上硬度的矿石,具有结构可靠、生产效率高、调整方便、使用经济的特点。

3、液压旋回破碎机进行了优化设计,对破碎机进行液压保护,大大降低设备故障率。

六、旋回破碎机规格型号

旋回破碎机规格型号

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

液压旋回破碎机规格型号

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22 160~250 160 11
C2 125 100 18 145~250
C3 95 75 14 120~250
F1 76 60 12 108~210
F2 54 45 10 81~210
HPM300 C1 1100 235 190 26 230~445 220 20
C2 211 170 20 200~445
C3 150 120 16 180~445
C4 107 85 14 160~220
F1 53 40 12 140~220
HPM400 C1 1400 299 240 35 270~630 315 27
C2 252 200 25 252~630
C3 198 160 25 243~630
C4 111 190 18 210~630
F1 92 75 15 162~370
F2 52 40 13 126~370
HPM500 C1 1500 335 270 38 365~790 400 40
C2 286 230 30 328~790
C3 204 165 22 280~790
C4 133 105 20 202~450
F1 95 75 16 175~450
F2 52 42 8 158~450
HPM650 C1 328 262 30 386~790 500
C2 279 225 25 348~790
C3 196 175 20 300~790
F1 106 85 13 280~530
F2 52 42 9 220~530
HPM800 C1 2000 353 280 38 616~1100 630 70
C2 297 240 38 522~1100
C3 267 214 25 495~1100
C4 219 175 22 380~1100
F1 155 125 20 328~730
F2 92 75 16 270~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同
