单筒冷却机

单筒冷却机

生产能力:2-75t/h

料层厚度:600mm

适用物料:水泥熟料

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

单筒冷却机:单筒冷却机适用于冷却从回转窑出来的熟料,同时又可将高温物料携带的大量热能被空气吸收,使入窑的助燃空气预热到高温度,以强化煅烧,降低热耗,是回转窑的一种重要配套设备。

工业冷却机种类还包括、双筒冷却机、篦式冷却机、熟料冷却机等。熟料冷却机是水泥回转窑的重要配套设备,没有相应的冷却机,就不可能有的回转窑。篦式冷却机是用一定的压力空气以相互垂直的运动方向对蓖床上的运动着的熟料进行聚冷的冷却设备。

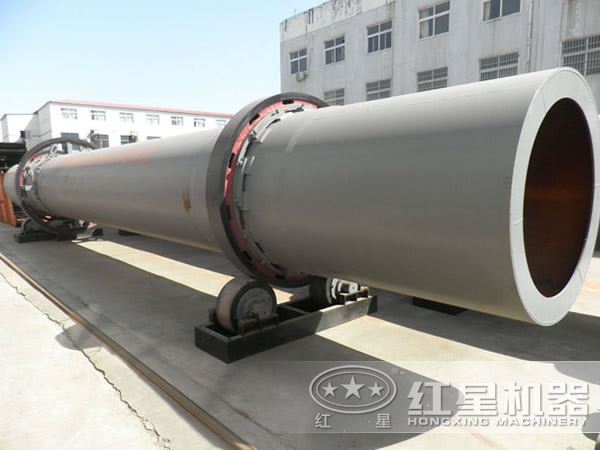

单筒冷却机

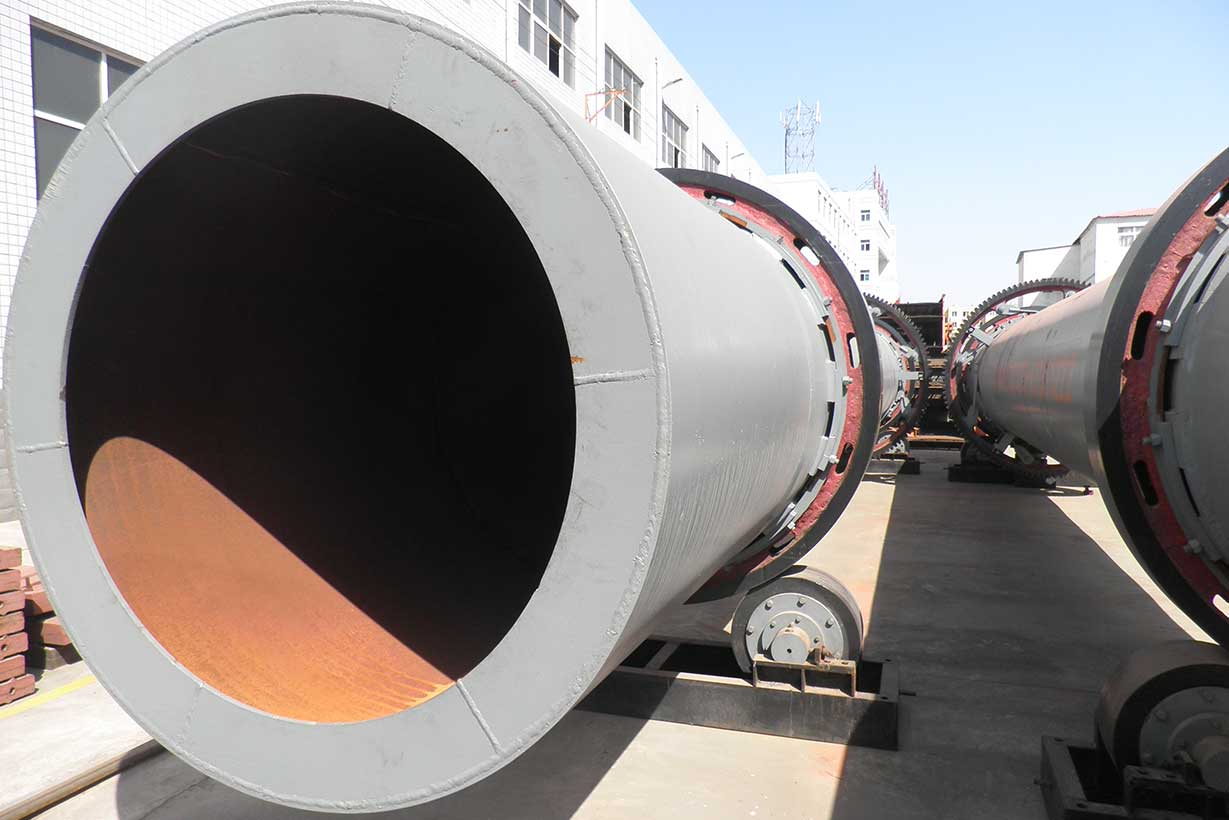

单筒冷却机成品

冷却机在水泥生产中的作用

水泥生产过程中,大部分原料要进行破碎,如石灰石、黏土、铁矿石及煤等。最后由水泥熟料冷却机将回转窑卸出的高温熟料冷却到下游输送、贮存库和水泥磨。

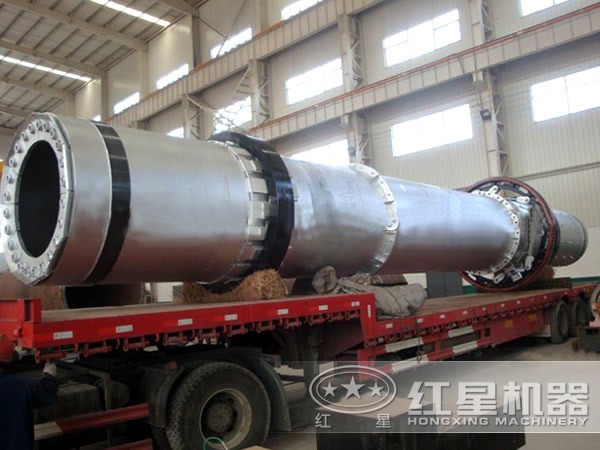

单筒冷却机发货图

单筒冷却机发货图

性能特点

1、冷却效率高

该设备可以将冷却物料后的空气全部入窑,作为二次循环空气,提高了窑的热效率。

2、提高设备运转率

该设备冷却矿物时,提高了熟料的强度和易磨性,彻底消除堆“雪人”及“红河”现象对篦板的毁坏,提高设备运转率,适用于日产1000吨及以上熟料生产线。

工作原理

冷却机主要由一个与水平成5%的斜度、直径为1.5米长度为12米的回转筒体构成。内装有扬料板。筒体在离两端2.5米的地方借助于托圈支撑在挡托轮装置上,低端托圈和挡轮滚动接触,以阻止其筒体轴向滑动。筒体的回转是借助于固定在离先端托圈1米处筒上的大齿圈,通过一套传动装置带动。熟料在扬料区被多次扬起,并均匀地抛撒,冷却空气与热熟料进行强烈的热交换。特别是在低温区,可以通过改善扬料板结构、布置形式以及调整筒体的斜度和转速,来增加熟料与冷却空气的接触时间,控制熟料的移动速度,使熟料内部的热量有充足的时间向表面传导,从而对温度较低熟料的热量充分回收。

单筒冷却机

单筒冷却机作业原理展示

单筒冷却机是回转窑生产系统的配置设备,其结构简单、稳定性能好、运转可靠,热交换后的废气可引入回转窑,从而提高整个系统的热效率。

规格(m)
(直径×长度)
生产能力
(t/h)
安装斜度
(%)
主减速机 主电动机
(kw)
总重量
(t)
Φ1.5×15 2-3 3-5 ZQ500 15 28
Φ1.5×20 3-4 3-5 ZQ500 15 35
Φ1.8×18 4-6 3-5 ZQ500 18.5 47
Φ2.0×22 7-8.5 3-5 ZQ500 22 61
Φ2.2×18 7-8.5 3-5 ZQ500 22 64
Φ2.2×22 8-10 3-5 ZQ650 30 73
Φ2.4×24 12-15 3-5 ZS125 45 98
Φ2.5×25 15-20 3-5 ZS125 55 110
Φ2.8×28 16-22 3-5 ZL100 55 130
Φ3.0×30 20-25 3-5 ZL115 75 169
Φ3.2×36 28-32 3-5 ZL115 90 200
Φ3.3×40 32-36 3-5 ZL130 132 237
Φ3.6×36 35-38 3-5 ZSY450-28 185 318
Φ4.0×36 50-60 3-5 ZSY450-25 220 348
Φ4.0×45 60-70 3-5 ZSY450-25 250 414
Φ4.5×50 70-75 3-5 ZSY500-25 315 576
