千亿国际平台 鄂式破碎机动鄂支架有限元分析

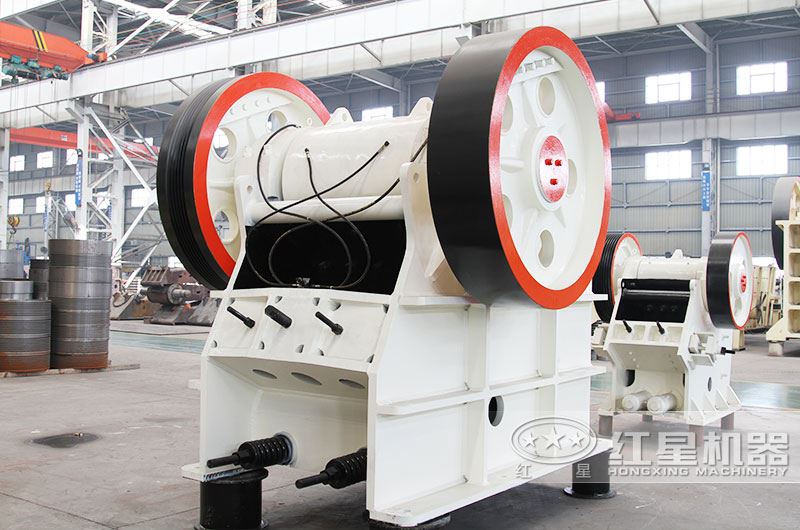

鄂式破碎机设备是常用的矿石破碎机，其动鄂支架需要用有限元分析软件ANSYS来进行数值模拟。千亿国际通过有限元分析软件ANSYS对动鄂支架的原结构设计及去掉面板开孔两种结构形式的强度、刚度计算分析等，可以探讨动鄂面板开孔与否对动鄂的强度和刚度的影响。以下就是千亿国际平台 鄂式破碎机动鄂支架有限元分析：

动鄂支架有限元计算

一、计算所用材料参数。

二、有限元计算模型的建立。按照设计图纸尺寸在ANSYS环境建立几何模型，根据动鄂支架的对称性，为方便计算采用其一半结构为计算模型。

三、载荷施加及约束条件：依据动鄂实际工作时受力特性及关联部件的有关性能，假定动鄂支架受力面仅为正向压力。

计算结果分析与讨论

通过有限元计算，支架变形不大，整体变形比较均匀，且基本没有扭曲变形。在较小载荷作用下支架更大效应力约为130MPa，低于其屈服极限，材料处于弹性范围内；

走访千亿国际重工得知，在可能载荷作用下，支架筋板邻近空洞边缘的大部分区域材料处于屈服状态，且局部应力已达到并超过其破坏强度，而其它构件基本都在屈服极限以下，说明本结构在静态刚度强度上设计基本合理。

通过有限元分析，在应力局部较大区域，如筋板开孔边缘，适当加厚，避免孔洞边缘局部应力过大，以提高整体载荷能力。通过对比分析得知动鄂面板开孔与否对强度、刚度影响不大，建议开孔，以减小总重。
