千亿国际游戏登录 破碎机转子直径与转子长度决定破碎腔参数

作者:千亿国际平台 发布时间:2012-04-17 09:33:30 更新时间:2022-05-27 10:00:22

现以转子直径D和转子中心为基准来选择破碎腔结构参数,因此首先应确定转子直径和长度。

一、破碎机转子直径D和转子长度L

转子直径可根据更大给料块尺寸Dmm确定,D=(2~4) Dmm,特殊情况D<2Dmm,大型破碎机应取较小值。转子长度L值由破碎机生产率大小而定。一般L与D之比为0.7~1.5。

破碎机转子直径D和转子产度L

二、给料导板倾角β

反击破碎机物料是沿导板进人破碎腔,因此导板倾角β就是一个重要参数。β角在45°~60°之间,这完全符合实际情况。β角越大,物料沿导板下滑的速度越快;β角越小,物料沿导板下滑的速度越慢,反而产生堆料现象。

β角大,破碎机高度增加;β角小,破碎机高度降低。在其它条件允许的情况下,以取β角小值为宜。此外,选择导板倾角还应考虑物料滑出导板与板锤相遇的关系:

若物料滑出导板(离开卸载点)而板锤尚未来到(板锤滞后现象);若物料尚未滑出导板而板锤刚好到位,又未与物料相遇(板锤超前现象)。是物料滑出导板后同时与板锤相遇,此时破碎效果更好。

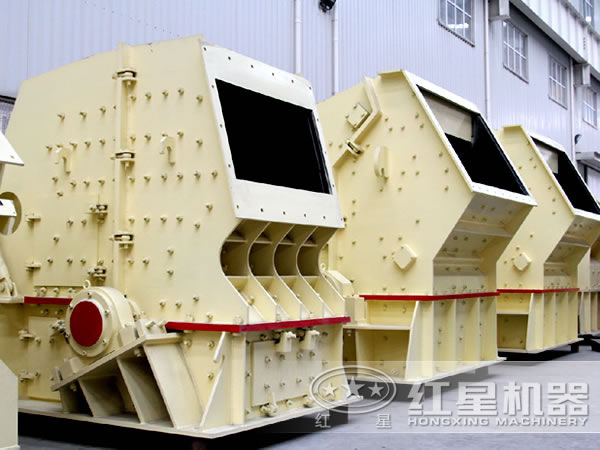

反击式破碎机

三、导板卸载点α

已知,导板卸载点a=30°~50°,一般α角小,破碎机高度相对低一些,能降低机高和减轻机重,对移动式破碎机降低高度很有益。所以,在其它条件允许的情况下,还是以α=30°更合适。此外,α角小还可增加破碎腔圆弧长度。

四、反击板悬挂位置

反击板悬挂点由x和y尺寸确定,但y又与y0和进料口尺寸有关,最后又决定于β和α大小。例如PF—1315机的y=1212 mm,而PF—1007机的y=1445mm。因为二者β和α值不同(见表1),其它规格也是这样。

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
